产品型号

HG46A

HG55A

外观颜色

黑色

黑色

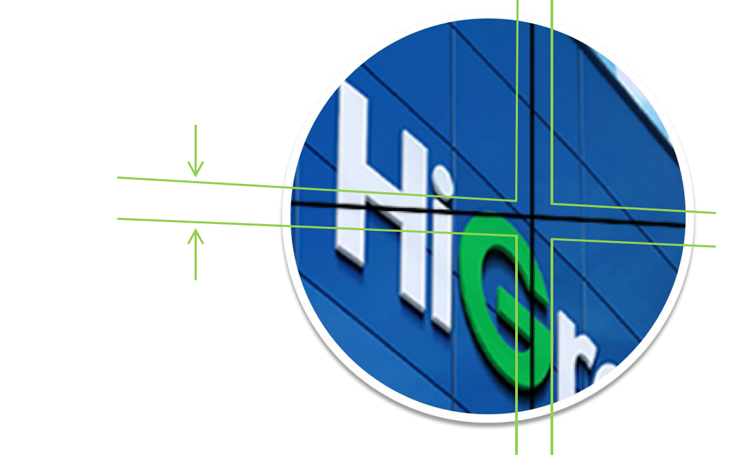

拼接厚度

3.5 MM

3.5 MM

输入/输出接口

面板尺寸

55英寸

46英寸

USB输入

1个USB2.0用于程序升级和 U 盘媒体播放。

1个USB2.0，Max 480Mbps

音频喇叭输出

无

无

主板信号输入

• 支持1路HDMI输入,最大支持 3840×2160@30Hz，并向下兼容。

• 支持 10bit 4:2 :2 和 8bit 4:4:4 格式输入源。

• RGB 色彩范围支持 Full Range/Limited Range。

• 支持隔行信号输入，支持去隔行能力。

• 支持1路RJ45视频信号输入,需搭配嗨动网口分配器或网口矩阵  最大支持3840×2160@30Hz，并向下兼容。

• 支持 10bit 4:2 :2 和 8bit 4:4:4 格式输入源。    RGB 色彩范围支持 Full Range/Limited Range。

• 支持隔行信号输入。支持去隔行能力。

• 最大支持 50 米 1920×1080@60Hz 传输。    支持接收 E 系列视频拼接器的 Es_4 路网口输出卡或 NMX 系列网口矩阵的 视频信号。

• 网线超五类及以上标准的平行线材，仅支持标准分辨率输入。

• 支持3路RJ45 RS232输入/输出，可接入红外接收头和RS232进行设备控制调试。

• 支持图像180度上下翻转

•

•

•

•

支持1路HDMI输入

支持1路DVI输入

支持3路RJ45串口输入输出，接入红外接收头和RS232进行设备控制调试。

支持图像180度翻转

整机电气性能

主板型号

嗨动-HM920PM

PW.D128W3V 53.801

工作电压

176-240V ~,47 ~63Hz,1.2A,Max

176-240V ~,47 ~63Hz,1.2A,Max

产品功耗

135w

105w

待机功耗

0.5w

0.5w

工作温度

0～50℃

0～50℃

存储温度

-20～65℃

-20～65℃

扬声器功率

无扬声器

无扬声器

主要硬件

操作系统

全硬件构架，无CPU和操作系统

产品名称

拼接屏

拼接屏

背光类型

DLED

DLED

显示尺寸(mm)

L1211x W683.5

L1021.18x W 575.77

像素点间距

0.530（H) x 0.530（V）

0.530（H) x 0.530（V）

物理分辨率

2 K (1920 x 1080)

2 K (1920 x 1080)

整机峰值亮度

450cd/㎡±30

500cd/㎡±30

动态对比度

4000：1

4000：1

表面处理

雾面

雾面

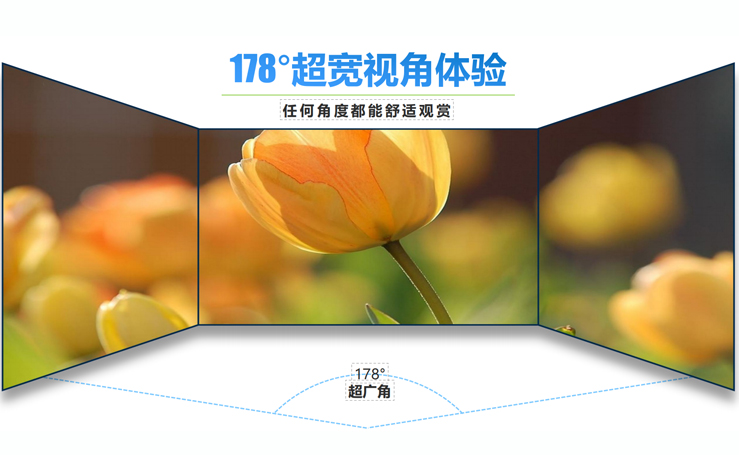

观看视角

178/178

178/178

屏幕比例

16:9

16:9

显示色彩

8 Bit, 16.7 M

8 Bit, 16.7 M

结构尺寸（单位：mm）

产品型号

6255S 5

6246S1

整机外形尺寸(长×宽×高)不含背包

L1214x T684.9 x W 49.8

L1022.5x T 577.2 x W 49.8

外箱包装尺寸(长×宽×高)

L131 x W240x T770

L1120 x T657x W240

裸机净重（KG）

16.6

13.4

整机毛重（KG）

34.6（两台装）

27.8（两台装）

壁挂架尺寸

三种挂钩方式，具体看下方视图

三种挂钩方式，具体看下方视图

VESA孔位尺寸

具体看下方六角视图

具体看下方六角视图

壁挂螺丝规格

M 5*7

M 5*7

匹配不同的液晶玻璃型号，整机峰值亮度会有所不同，本规格书中所标识的数据仅做参考！
